您現在的位置：首頁 > 產品展示 > SMF系列雙筒中壓過濾器（新型）

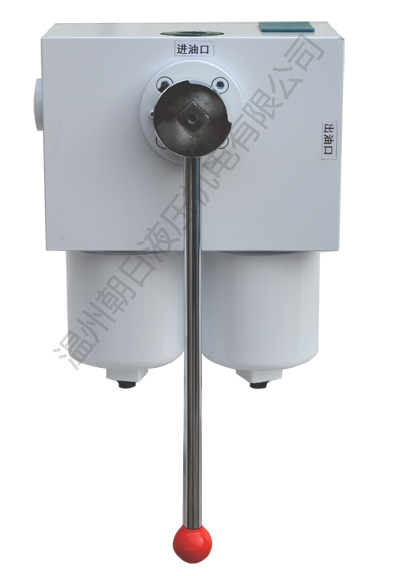

SMF系列雙筒中壓過濾器（新型）由兩只單筒過濾器，兩只單向閥，換向閥，發訊器等組成，它可在系列在不停機的狀況下更換濾芯，適用于連續工作的中低壓液壓系列。
當其中一只過濾器的濾芯在工作過程中堵塞至壓差發訊器規定的壓力值時，發訊器動作，它可按上電源及指示器的提示人們應更換此濾芯。更換濾芯時，只要旋轉換向閥手柄到另一個位置后，備用的過濾筒開始工作，旋開已堵塞的過濾筒放油螺塞放完油后，再旋下外殼，即可更換濾芯。
注：
1:堵塞后應及時更換濾芯,以免由于濾芯壓差繼續上升導致濾芯破損,造成再污染系統。
2:換向閥手柄必須到位，需要換濾芯側過濾筒，允許少量?jī)?nèi)泄露。
3：換向后已堵塞的濾芯應及時更換新濾芯，以備下次使用。

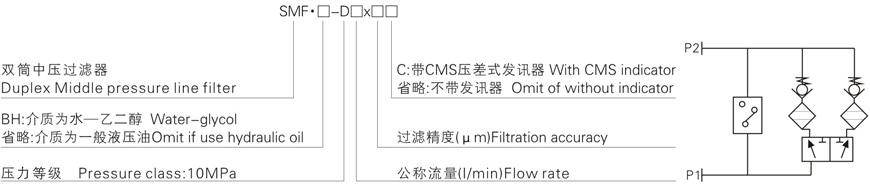

型號說明
技術參數
| 型號 | 公稱流量(L/min) | 過濾精度(µm) | 公稱壓力(MPa) | 通徑(Mm) | 壓力損失(MPa) | 發訊裝置 | 重量 | 連接方式 | 濾芯型號 | |
| Initial | Max. | |||||||||
| SMF-D30x* | 30 | 5、10、20 | 10 | 10 | ≤0.08 | 0.5 | 24V/48W 220V/50W | 螺紋 | JH0060D*BN3HC | |
| SMF-D100x* | 100 | 25 | JH0160D*BN3HC | |||||||
注：*為過濾精度，若使用介質為水一乙二醇，使用壓力10MPa，公稱流量100L/min，過濾精度10μm,帶發訊器。則過器型號為SMF·BH-D100×1 0c。濾芯型號為L(zhǎng)H0160D010BN3HC。

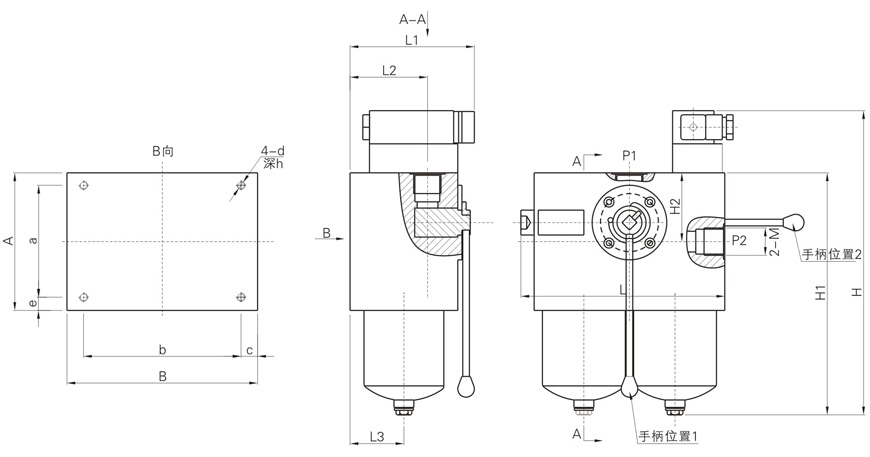

安裝外型尺寸
| 型號 | H | H1 | H2 | L | L1 | L2 | A | a | B | b | M | d | h | c | e | L3 |
| SMF-D30X* | 273 | 203 | 43 | 180 | 116 | 66 | 118 | 80 | 170 | 145 | M27×2 | M8 | 10 | 12.5 | 19 | 41 |
| SMF-D100X* | 362 | 292 | 56 | 246 | 163 | 93.5 | 166 | 135 | 230 | 190 | M33×2 | M10 | 18 | 20 | 16 | 60 |
